【壁挂炉+地暖】 为什么要用到混水系统呢?—九菲暖通

文章出处:上海九菲网责任编辑:闫工作者:九菲技术部人气:-发表时间:2015-04-01 09:40:00



一、壁挂炉+地暖为什么要用到混水系统呢?

1.壁挂炉(冷凝锅炉除外)正常的供暖输出水温在70--80℃左右,在这个温度时热效率是高的,而地暖系统中的水温要求在40--50℃左右。如果人为强制性使壁挂炉的输出水温降为40--50℃左右,会导致不良后果:a、壁挂炉会频繁地启动(俗称热冲击),易对壁挂炉造成损伤;b、壁挂炉的烟气温度与热交换器形成较大的温差,导致大量酸性冷凝水的产生,腐蚀燃气锅炉的金属元件,减少燃气锅炉使用寿命;c、壁挂炉内的循环泵是按散热器供暖方式设计的,如果直接运用于地暖,会因循环流量不足而出现“局部不热”的现象 四、热效率低,壁挂炉和散热器匹配是好的,也就是说壁挂炉在70-80之间热效率较高,而在60℃以下,热效率较低,相当于大马拉小车,严格来讲,壁挂炉和地暖是不匹配的

2、地暖+散热器的混装采暖

散热器需要高温水,地暖需要低温水,共用一个热源,所以需要加混水系统,综上所述:壁挂炉+四通混水系统+地暖是很必要的,个别地方加的是混水缸,道理大同小异。

3.为什么只能用四通混水系统呢?

因为壁挂炉内部有一个水泵,混水系统上面也有一个水泵,所以就需要一套水力耦合装置解决问题一次系统和二次系统被分割开来,两套系统各自循环,流量和阻力各自耦合互不影响,仅仅在热力上是传递作用不改变热源侧的运行工况。因为二次循环的存在,我们就能轻易的控制地暖和水温,那么一次系统和二次系统如何分开呢?

a、四通混水系统,控温准确,因为四通结构的特殊性,无论四通阀门处于何种状态,一次系统均不受到影响。

b、耦合罐系统,但是要需要计算水泵的杨程和罐体的大小

c、混水系统加旁通,但阻力较大,影响壁挂炉寿命。

二、具体如下:

1、采用德国原装进口机芯,水泵无噪音,使用寿命长,并且水泵有三个档位,可调100平方米以上用3档, 60-100平方米用2档, 60平方米以下用一档。

混水循环泵







2、德国原装进口控制主板,采用比例积分技术,让供水和回水按比例混合,精确达到我们设置的温度。



液晶显示屏

3、铜连接件采用黄铜,精确加工而成,加厚加重经久耐用。

混水系统配件

4、配有进口压力开关,断水断电,充分保护系统,防止水泵干转。

压力开关

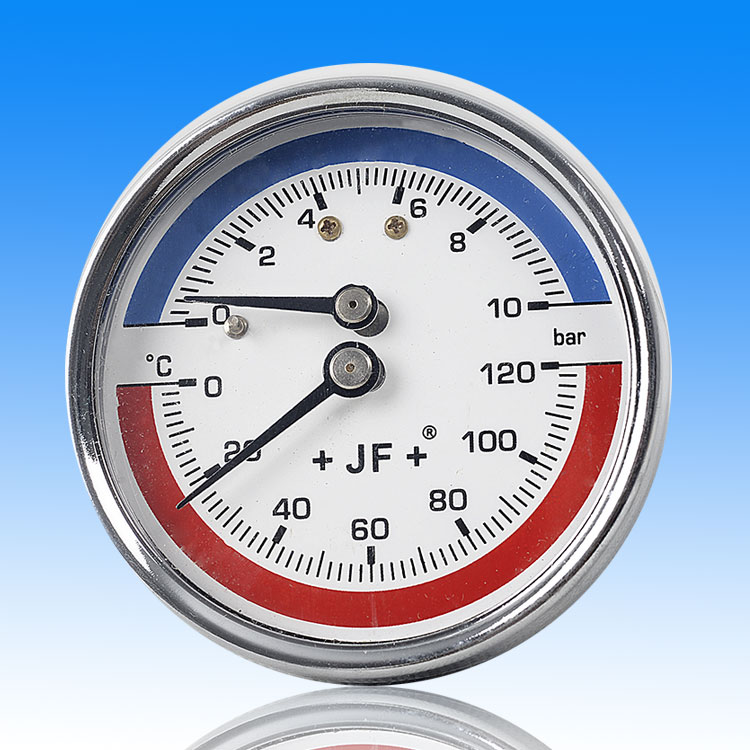

5、配有压力和温度两用表,让用户一目了然,便于观察水温和压力,也便于安装维护人员检修。

压力温度表

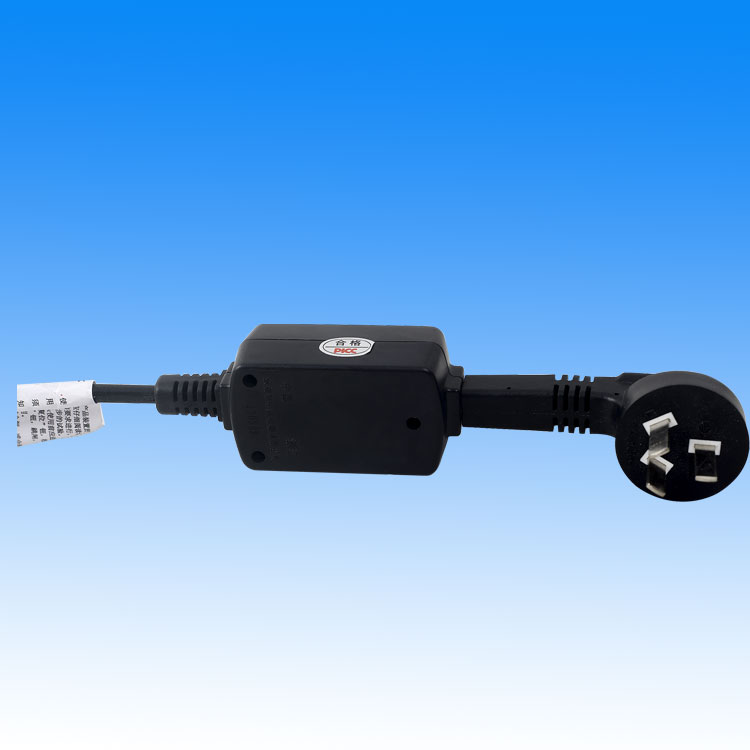

6、配有漏电保护系统,接地保护,水电分离,确保。

混水系统配件3

7、另有壁挂炉专用混水系统

8、无线控制,室温可控(选配)

三、混水系统+无线室内温控器有什么作用?

混水系统的主要作用是降低水温并以恒定的水温供给地暖系统。如果要调节室温(不管是要改变室温还是因为不同气候和早中晚不同室外温度导致室内温度室变化),则要经常的去调节混水水温来间接改变室温,否则会出现室温过低或过高的现象。同时,如果没有特别的控制,混水水泵会24小时不停的运转。而加装了室内温控器(与混水连接)之后,混水设定一个适合地暖的水温无需再调,然后用温控器来控制混水的启停:温控器设定需要的室温,当室温低于所需温度时启动混水,当室温达到需要温度时,停止混水工作,水泵停止运转,保持室内恒定的温度,对人是很舒适的。如果是采用可编程室内温控器,则不同时段设定不同温度,更舒适更节能。

1、节省能源、室温舒适(避免室温过高)2、使用方便,在房间设定需要的室温即可,无需频繁去调混水温度3、可编程室内温控器,不同时段设定不同温度,自动运行,更舒适、更方便4、室温满足要求的时候水泵停止运行,节电、提高水泵寿命5、水泵过热保护,当水泵因杂物卡阻等原因过热时,温控器停止混水运行,温度下降后再次运行。

四、JF-408混水系统的优势:

能够保持水力平衡,四通混水能够平衡一次系统的流量,无论二次系统是否使用一次系统高温水,以及使用多少量的高温水,一次系统流量均恒定不变,因此四通混水系统是混水系统里理想的混水方式,也是可以用在壁挂炉混装系统里的混水系统,它具有多功能集合为一体,使用于集中供暖或锅炉供暖系统,可轻松实现地暖和散热器同时供暖的个性化要求;具有缺水及防冻保护功能,流量大、阻力小、流量比列实时调节精度高、混合充分水温恒定以及工作稳定、安装便捷等突出特点。混水温控器是专门用于控制地暖降温装置系统中的控制设备,采用比例积分控制原理,精确调节控制阀门开度与对应温度变化,可实现阀门开度与热量值比例调节。控温范围:5-60 壁挂炉配套混水系统如采用燃气壁挂炉为热源,由于壁挂炉的一次流量恒定,所以如采用其它两通、三通混水系统,水温高时二次循环的进水阀门易关小,流量变小,容易造成壁挂炉震动,频繁熄火等不良现象。
