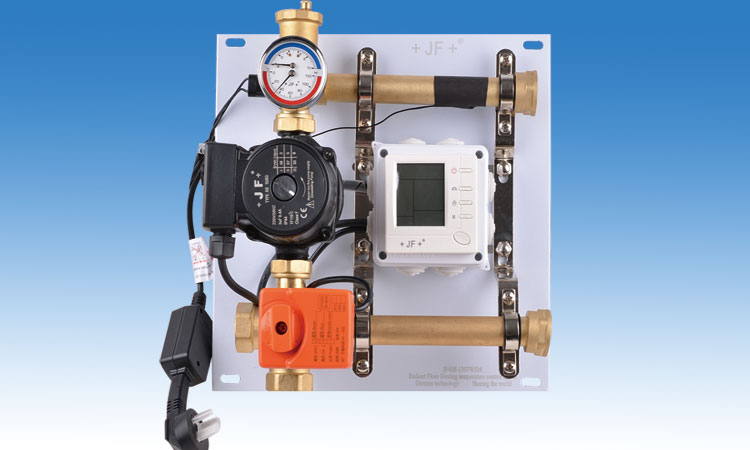

JF-408智能型混水系统简介：JF-408智能型混水系统采用智能控制器和电动四通阀联动检测混合水温度及调节比例的一种装置。高温进水由一次端进入电动四通阀，电动执行器根据智能温控器（微电脑）信号微调四通阀开度，在90度范围内进行流量调节，部分一次系统高温水和二次系统低温回水按比例进行混合，混水后的水温，始终保持在设定的温度值，无论一次高温热水水温变化还是地板采暖热负荷变化，电动四通阀始终自动调节进水比例来维持设定的温度。
JF-408混水系统的优势：

能够保持水力平衡，四通混水能够平衡一次系统的流量，无论二次系统是否使用一次系统高温水，以及使用多少量的高温水，一次系统流量均恒定不变，因此四通混水系统是混水系统里最理想的混水方式，也是唯一可以用在壁挂炉混装系统里的混水系统（中国南方市场有地暖和散热器混装），它具有多功能集合为一体，使用于集中供暖或锅炉供暖系统，可轻松实现地暖和散热器同时供暖的个性化要求；具有缺水及防冻保护功能，流量大、阻力小、流量比列实时调节精度高、混合充分水温恒定以及工作稳定、安装便捷等突出特点。混水温控器是专门用于控制地暖降温装置系统中的控制设备，采用比例积分控制原理，精确调节控制阀门开度与对应温度变化，可实现阀门开度与热量值比例调节。控温范围：5℃-85℃ 控温精度：±1℃~5℃。
壁挂炉唯一配套混水系统：如采用燃气壁挂炉为热源，散热器和地暖混装，由于壁挂炉的一次流量恒定，所以如采用其它混水系统，二次流量不恒定，容易造成壁挂炉震动，频繁熄火等不良现象。

 相对于集中供暖系统，两通混水系统、三通混水系统一次热源侧都是变流量运行，会导致用户抢水现象。而四通混水一次热源侧是定流量系统，不改变热源侧的运行工况。

九菲混水系统工作原理：本系统采用德国最新一代比例积分技术，当锅炉水（或集中供暖热水）进入混水系统管道，混水控制中心通过进水温度传感器对水温度进行检测，并根据设定的混合水温度，确定当前进水与回水的合流比例，从而发出指令到混水调节阀门，调整到一定开度，并带动阀门的开度变化，实现出水水温的有效控制；当混水温度高于设定温度时，控制中心发出指令控制混水调节，逐步调节热源热水进入流量，同时增加混水调节阀回水端流量，从而形成降温程序混合水，再由系统增压水泵充分混合加压，送至辐射散热端。如果在一个调节周期内混水的温度仍高于设定温度时，控制中心会继续发出指令，逐步调节进水和回水的混合比例，如果混合水的温度保持在设定范围，混水阀将停止动作，保持当前阀位不变。当混水温度低于设定值时，控制中心将发出反方向控制指令。

      通过对地面采暖供水温度的控制，经过混水系统后的混合水，即可以达到供给房间地面采暖的真正舒适，节能效果，又能避免高温水进入地面管道，引起不必要的地板及相关设备的损坏，还能避免能源浪费等情况的发生。

使用混水系统，可以提高地暖系统循环水的流速，加速提升室内温度，减少建筑热损失。混水的目的主要是改变供水温度来控制热量的输出，通过热源的高温出水与地暖系统的低温回水进行混合来实现。

JF-408混水系统特点：

1.采用德国九菲比例积分技术，控温精确

2.安装简单，经久耐用，操作方便，老少皆宜

3.微电脑控制，液晶面板，高档大方

4.具有热启动的功能，水泵间歇式工作

5.自动排气，温度压力双显示

6.大流量设计，克服传统混水系统流量小的问题

7.屏蔽水泵，超静音设计

8.具有温度保护装置和压力保护装置，确保水泵不干转

9.（选配）有专用拐角，可以下进水也可左进水，方便接过水热

微电脑显示屏：人性化设计，操作简单，老少皆宜，主板采用西门子技术，有较强的防潮防震作用，尤其是采用德国九菲最新一代比例积分技术，混水比例精准，从根本上解决了水温忽高忽低的弊端（国内传统企业多采用通断式电动阀或通断式电热执行器）。

混水组件：采用HPB59-1黄铜，数控机床精密加工，18道检测工序，3次试压，杜绝漏水。

超静音屏蔽泵（循环泵）： 三档调速，最高档位功率93W，最低46W，长度130mm，噪音低于45db，最大扬程6m，电机定子完全屏蔽，旋转部件均浸在水中，用水进行冷却和润滑，屏蔽套采用薄壁件结构，电机内部与水完全屏蔽隔离，采用陶瓷轴承，陶瓷转轴，即可冷却电机，又降低噪音，正常使用条件下，寿命长达20000小时。

原装进口水压开关：通水通电，无水断电，杜绝电机干转，控压精准，性能稳定，自动测控，开关工作寿命长达1000000次以上。

电动执行器：体积小，扭矩大易操作便维护耗能低，能确保在不同工况条件下稳定运行，有过力矩和超限位等多重保护功能，确保电动执行器安全运行，特别设计手动调节功能，该执行器在正常使用条件下，寿命长达20000小时以上。





 温度压力一体表：即可以测量系统压力，又可以测量系统温度，系统压力温度一目了然，表壳采用ABS工程塑料，铜测温杆，100%试压，杜绝渗漏。

自动排气阀： 及时排气，有利于设备的正常运转，该阀体采用优质黄铜，浮球采用进口塑料，只排气不排水，地暖系统在运行过程中，水在加热时释放的气体带来很多不良影响会损坏系统及降低热效应，这些气体如不能及时排掉会产生很多不良后果，例如：地暖局部不热，由氧化导致的腐蚀，地暖里气袋的形成，热水循环不畅通不平衡，管道带气运行时的噪音，循环泵的涡空现象等等。

高档漏电保护插头：确保用电安全，核心部件原装进口，该产品符合GB 13955-1992《漏电保护器安装和运行》，GB 14287-1993《防火漏电电流动作报警器》及3C认证等标准。

 JF-408混水系统的作用：

1.有效防止因高温而产生甲醛等有害气体的产生（因水温高，房间封闭严，木地板或家具会释放有毒气体而滞留在室内，夏天温度虽高，但空气流通好）；

2.大大延长管子的使用寿命,有效防止爆管；

3.舒适，可以调节室温，保持在人体舒适的温度

4.增加流量，促进循环（集中供暖压力低温度低的情况下）；

5.节约费用（特别是按流量收费的地方）

技术指标：

九菲威斯曼混水系统，源于德国，主要技术及关键零部件均来自德国，主要技术指标及参数要求均参照德国九菲。

 为什么要安装地暖混水装置？
国家行业标准 JGJ142-2012《辐射供暖供冷技术规程》关于水温的强制性规定：
第3.1.1条   热水地面辐射供暖系统的供、回水温度应由计算确定，供水温度不应超过60℃，供、回水温差不宜大于10℃且不宜小于5℃。民用建筑供水温度宜采用35-50℃
第3.1.7条   采用辐射供暖的集中供暖小区，当外网的热媒温度高于60℃，宜在采暖热力入口处设置混水装置或换热装置。
第3.8.1条   新建住宅热水辐射供暖系统应设置分户热计量和室温调控装置。
安装混水装置的好处有哪些？
1、有效防止因高温而产生甲醛等有害气体的产生（因水温高，冬天房间封闭严，木地板或家具会成倍释放有毒气体而滞留在室内，夏天温度虽高，但空气流通好）；
2、大大延长管子的使用寿命,有效防止爆管（地暖管使用50年的前提是水温在60度以下）；温度高、压力大时，分水器下方的地暖管由于热胀冷缩，有发生脱管的隐患；
3、舒适，可以调节室温，保持在人体舒适的温度；
4、增加流量，促进循环（集中供暖压力低温度低的情况下）；
5、节能产品，可以节约费用（特别是按流量收费的地方），能避免能源浪费等情况的发生；
6.避免高温水进入地面管道，引起木地板变形。
各种混水系统的区别：

技术参数：

摘录：中华人民共和国行业标准 地面辐射供暖技术规程（建设部  2004年4月1日实施）
