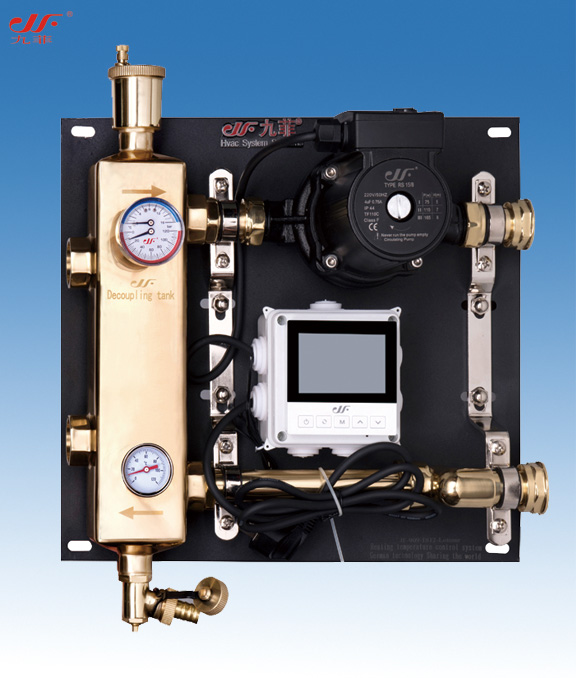

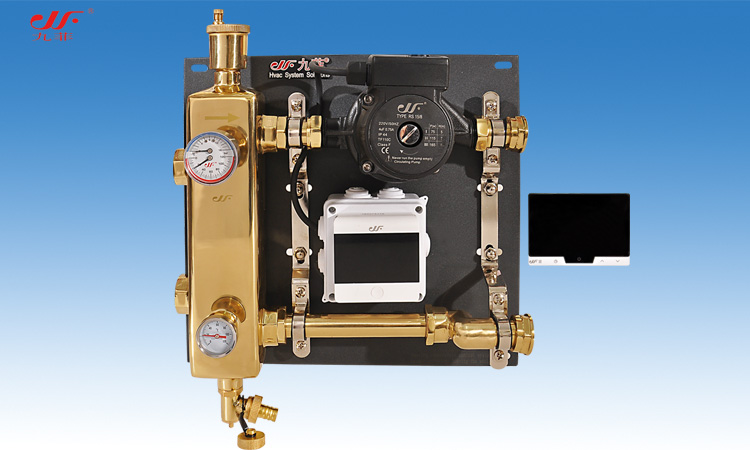

九菲无线全铜耦合罐安装使用说明书

工作原理：

耦合罐具有使一次循环及二次循环相对独立运行。每一个循环系统的流量只取决于自身水泵的技术参数特点，避免因为水泵串联造成相互干扰。运用混水罐后二次循环系统只有在自身的水泵开启时才工作，当二次循环水泵关闭时，一次循环系统水泵开启的流量全部从分压混水罐内旁通回到一次系统。分压混水罐的特点就是能保证一个定流量的系统和一个变流量的系统共同存在及运行，有效保护独立供热设备的系统。

耦合罐别名混水罐，用于冷热水混合的一种装置 ，配有泄水阀、自动排气阀，是一种高端地暖混水系统，广泛用于地暖壁挂炉系统。

一、技术参数：

材质：全铜

使用面积：100-300㎡

工作压力：10bar

流量：80L/min

适应温度：1-95℃

介质：水

一次循环：DN25（进、出水口）

二次循环：DN25（进、出水口）

排气口：DN15

排污口：DN15

解决方案：

1.当一个供暖系统中一次循环及二次回路循环同时存在时，一、二循环分别有自身的循环水泵。在这种情况下会导致局部温度过低，地暖、散热器混装流量和温度不一致，采暖系统末端不热等问题。

2.二种情况，采暖面积大，别墅等，壁挂炉产生的热量不能及时到达采暖末端（动力不足），本系统可以有效解决此类问题。

九菲暖通控制方案 —暖通系统方案解决者

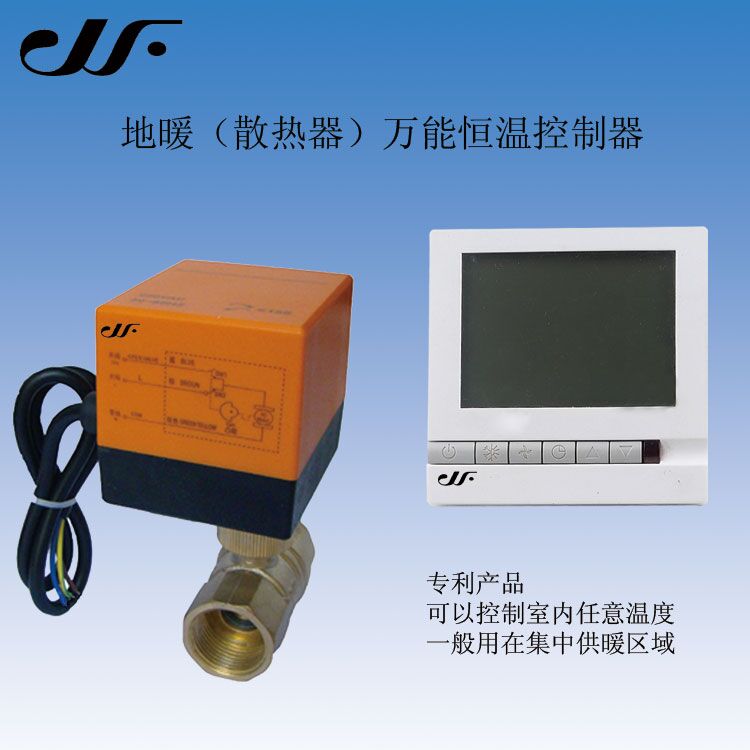

方案一：分户控制（电动球阀+温控器）

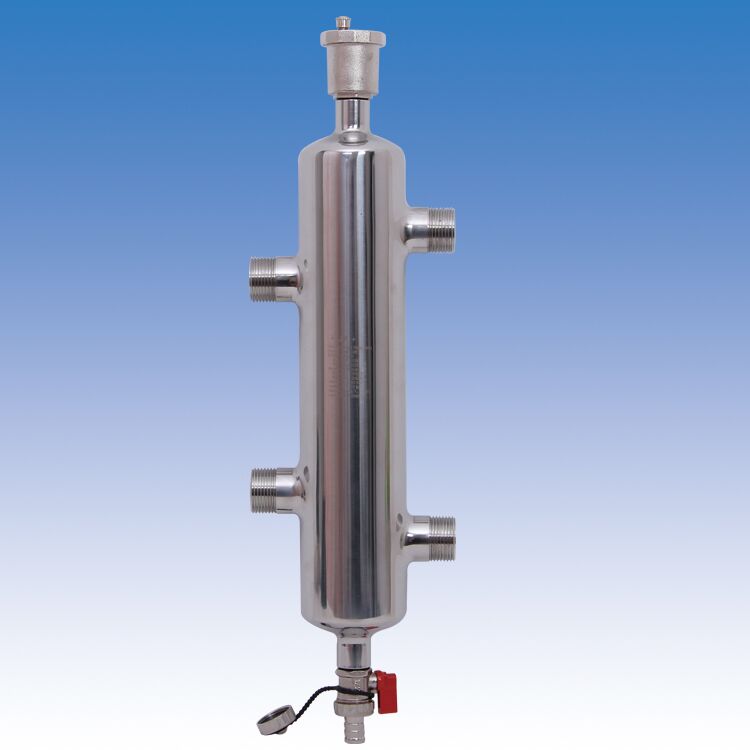

方案三：去耦罐（二进二出）（二进四出）室温可控制，二次水泵自动控制

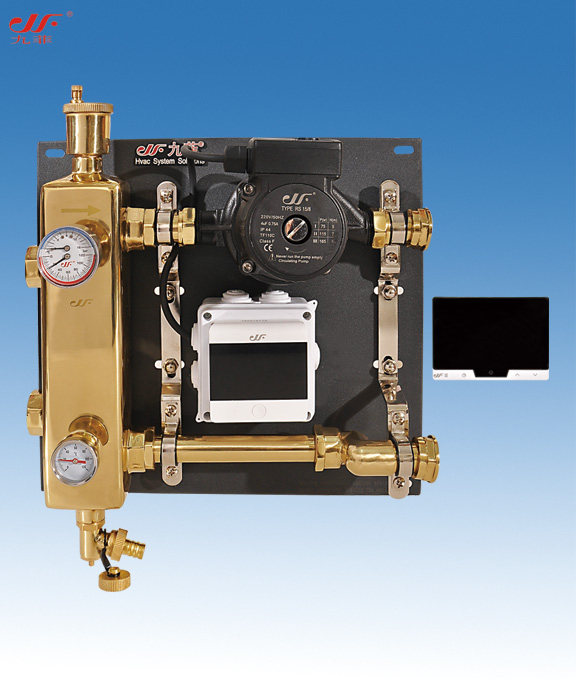

方案四：全自动去耦装置（全铜）

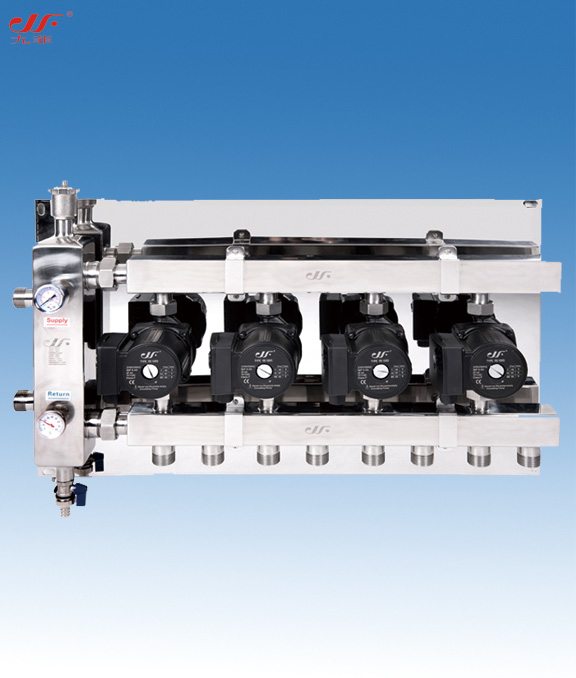

方案五：一拖三全自动去耦装置，室温可控，二次水泵自动控制

    当室温低于设定温度（如20℃）时，电热执行器让分水器打开，热水进入地暖，当室温高于设定温度（如20℃）时，电热执行器分水器关闭，热水进不了分水器。
